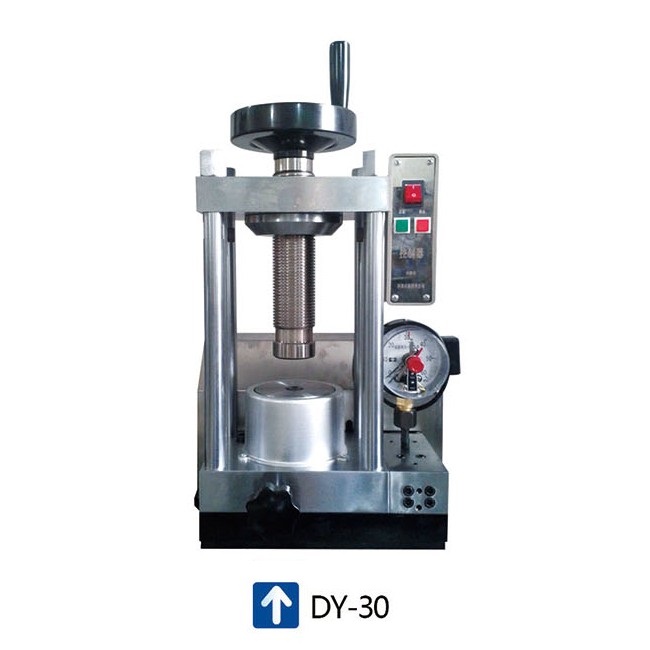

天津科器 DY-30型 电动粉末压片机


应用范围:

    电动粉末压片机主要应用于实验室小规模粉末成型使用,可用于陶瓷、粉末冶金、水泥等行业的产品制样。


电动压片机结构图示:

 1、手轮               2、螺母

 3、丝杠               4、立柱

 5、工作台            6、大油缸

 7、放油阀            8、油池

 9、电器盒          10、电机

 11、压力表        12、压力表调节螺钉

 13、减速箱        14、注油孔螺钉

 15、吸油阀        16、出油阀

 17、电源开关

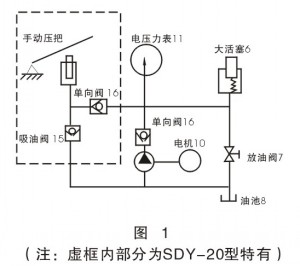

电动压机油路原理:

电动机10经减速箱13及斜盘来驱动双柱塞泵,

液压油经吸油阀15及出油阀16压入大油缸中产生压力,

电接点压力表11显示并控制系统中压强,

达到所设定的压力后电动机10自动停止工作,

松开放油阀7卸压后,大活塞6自动复位。


电动粉末压片机主要技术指标:

型 号

DY-20型

DY-30型

DY-40型

DY-60型

压力范围

0~20吨(0~33.3MPa)

0~30吨(0~35MPa)

0~40吨(0~33.3MPa)

0~60吨(0~34MPa)

电 源

220V/50Hz

220V

220V/50Hz

220V/50Hz

功 率

180W

180W

370W

370W

活塞直径

Φ87mm

Φ105mm

Φ125mm

Φ150mm

最大活塞行程

20mm

20mm

40mm

40mm

工作台直径

Φ98mm

Φ125mm

Φ180mm

Φ220mm

工作空间

140×140×160mm

165×165×150mm

180×180×210mm

220×220×260mm

压力稳定性

≤1MPa/5min

≤1MPa/5min

≤1MPa/5min

≤1MPa/5min

防护功能带有机玻璃防护罩带有机玻璃防护罩

外形尺寸

355×320×510mm

375×390×495mm

440×360×620mm

480×380×720mm

重 量

64公斤

85公斤

140公斤

160公斤

注:因产品存在更新换代,以上技术指标仅供参考,具体请咨询客服,谢谢!



DY-30T 电动压片机压力换算:

油缸实际压力(吨)

4.3T

8.6T

12.9T

17.2T

21.5T

25.8T

30T

压力表示值(MPa)

5MPa

10MPa

15MPa

20MPa

25MPa

30MPa

35MPa


电动压片机操作说明:

(1)电源插座必须有可靠接地。

(2)松开注油孔螺钉14。

(3)将电接点压力表的上限指针调到所需压力位置。

(4)将模具或需加油物品放在工作台5上,并旋紧丝杠3。

(5)拧紧放油阀7。

(6)闭合电源开关1按下启动开关即可工作当达到设定压力时电机停止工作。

(7)松开放油阀7,按下停止按钮,工作完毕。



电动压片机注意事项:

(1)使用前应仔细阅读说明书。

(2)检查电源是否可靠接地,以保证人身安全。

(3)使用前需松开注油孔螺钉,以保证机器正常运转。

(4)注意压力表上限(DY-20型 33.3MPa,DY-30型 35MPa)否则会发生危险。

(5)注意大活塞的最大升程为20mm超出后将影响大活塞的自动复位。

(6)应保证变速箱中的足够的润滑油。

(7)应保持系统中液压油的清洁,液压油为30#机油。


电动压片机故障排除:

故 障

原 因

排除方式

无 压

1、油池内油液高度不够或剧烈振动使阀15内进气
2、出油阀16内阀口钢珠密封不严或有异物
3、大活塞升高过渡使阀15内进气

1、从注油孔14加30#机油,在按3操作
2、用6mm内六角扳手旋开阀螺钉16,取出弹簧,再用一根6mm左右的铁棒或螺钉,一个头顶住钢珠,另一头附磁铁,吸出钢珠,清洗铁屑或异物,再依次复位
3、用内六角扳手旋开阀螺钉15,注入油后,用手指按住阀口,开动机器,感到非常有力时,再拧紧阀螺钉15即可

上压不稳且慢

1、漏油
2、放油阀7拧紧力不够
3、小柱塞泵内有残留气体
4、大活塞6内有残余气体

1、检查漏油处,拧紧或排除
2、拧紧放油阀手轮7
3、将整机后仰90(即表面向上)开动机器数秒(后仰时要拧紧注油孔螺钉14,以防油池向外溢油
4、取下工作台5,拧开顶部大螺钉,关紧放油阀7打压至油液溢出,再拧上顶部螺钉

达到预定压力后不停机以至超过最高限压

1、电接点压力表引线脱落
2、电接点表内部故障
3、继电器触点粘连

1、检查接好引线
2、修理或换表
3、更换新继电器
