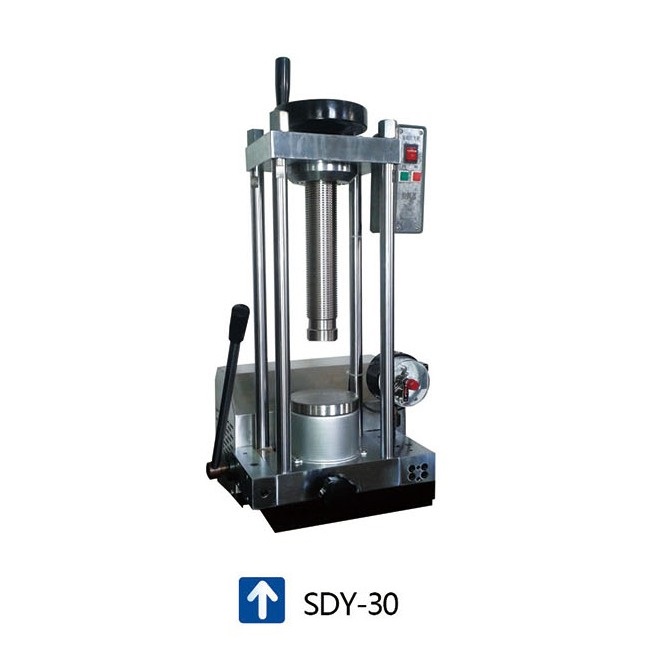

天津科器 SDY-30型（手动+电动）两用粉末压片机
应用范围：
电动粉末压片机主要应用于实验室小规模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行业的产品制样。
电动压片机结构图示：
1、手轮 2、螺母 3、丝杠 4、立柱 5、工作台 6、大油缸 7、放油阀 8、油池 9、电器盒 10、电机 11、压力表 12、压力表调节螺钉 13、减速箱 14、注油孔螺钉 15、吸油阀 16、出油阀 17、电源开关 注：此图示为原老款型号产品 |
|
电动压机油路原理：
| 电动机10经减速箱13及斜盘来驱动双柱塞泵， 液压油经吸油阀15及出油阀16压入大油缸中产生压力， 电接点压力表11显示并控制系统中压强， 达到所设定的压力后电动机10自动停止工作， 松开放油阀7卸压后，大活塞6自动复位。 |
电动压片机主要技术指标：
型 号 | SDY-20（手动+电动） | SDY-30（手动+电动） |
压力范围 | 0~20吨（0~33.3MPa） | 0~30吨（0~35MPa） |
电 源 | 220V/50Hz | 220V/50Hz |
功 率 | 180W | 180W |
活塞直径 | Φ87mm | Φ105mm |
最大活塞行程 | 20mm | 20mm |
工作台直径 | Φ98mm | Φ98mm |
工作空间 | 140×140×160mm | 165×165×150mm |
压力稳定性 | ≤1MPa/5min | ≤1MPa/5min |
外形尺寸 | 395×320×510mm | 405×390×495mm |
重 量 | 66公斤 | 87公斤 |
注：因产品存在更新换代，以上技术指标仅供参考，具体请咨询客服，谢谢！
SDY-30T 电动压片机压力换算：
油缸实际压力（吨） | 4.3T | 8.6T | 12.9T | 17.2T | 21.5T | 25.8T | 30T |
压力表示值（MPa） | 5MPa | 10MPa | 15MPa | 20MPa | 25MPa | 30MPa | 35MPa |
电动压片机操作说明：
（1）电源插座必须有可靠接地。
（2）松开注油孔螺钉14。
（3）将电接点压力表的上限指针调到所需压力位置。
（4）将模具或需加油物品放在工作台5上，并旋紧丝杠3。
（5）拧紧放油阀7。
（6）闭合电源开关1按下启动开关即可工作当达到设定压力时电机停止工作。
（7）松开放油阀7，按下停止按钮，工作完毕。
电动压片机注意事项：
（1）使用前应仔细阅读说明书。
（2）检查电源是否可靠接地，以保证人身安全。
（3）使用前需松开注油孔螺钉，以保证机器正常运转。
（4）注意压力表上限（DY-20型 33.3MPa，DY-30型 35MPa）否则会发生危险。
（5）注意大活塞的最大升程为20mm超出后将影响大活塞的自动复位。
（6）应保证变速箱中的足够的润滑油。
（7）应保持系统中液压油的清洁，液压油为30#机油。
电动压片机故障排除：
故 障 | 原 因 | 排除方式 |
无 压 | 1、油池内油液高度不够或剧烈振动使阀15内进气 | 1、从注油孔14加30#机油，在按3操作 |
上压不稳且慢 | 1、漏油 | 1、检查漏油处，拧紧或排除 |
达到预定压力后不停机以至超过最高限压 | 1、电接点压力表引线脱落 | 1、检查接好引线 |
