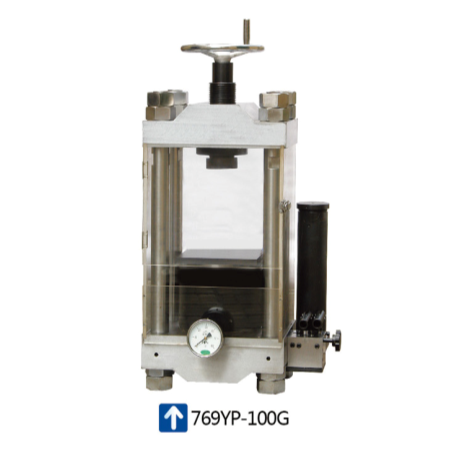

天津科器 769YP-100G型 手动粉末压片机

大吨位100吨手动,带有机玻璃防护罩,操作生产安全放心,模具需另购,科器精品,值得信赖!

售价 32500.00 立即询价

索取优惠价格请咨询客服

  • 商品型号:
    769YP-100G
  • 商品品牌:
  • 商品状态:
    上架
  • 更新时间:
    2018-08-14
  • 累积评价0人评价

  • 累计销量0

  • 赠送积分45800

  • 商品存在更新换代,现货情况及部分参数指标确认请联系客服

商品属性:

  • 数量:
    减少数量 增加数量   缺货



卖家:平台自营
商家名称    新诺仪器联盟
客 服 QQ     QQ
客服旺旺
所在地区:
上海新诺仪器设备有限公司

扫一扫,手机访问微商城

联系新诺
订购热线:021-60509080
客服QQ: QQ 390248978
客服QQ: QQ 2542514826
客服QQ: QQ 85279198
客服旺旺:
微信手机:133-2188-5117
微信手机:133-2191-5117
微信手机:188-0101-5117

微信公众号-新诺

最近上新

天津科器 769YP-100G型 手动粉末压片机


应用范围

    769YP大吨位系列手动压片机主要应用于需要大压力才能成型的样品,例如陶瓷、金属粉末等各种大型尺寸模具使用。均标配有机玻璃防护罩,操作生产更安全更放心。


大吨位手动压片机结构图示:


   1、上板                2、丝杠

   3、主油缸            4、主板

   5、压力表            6、副板

   7、高压阀            8、低压阀

   9、放油阀          10、压力把A

  11、压力把B       12、放气螺钉

  13、立柱            14、螺母

  15、手轮            16、维修螺钉(背面)


769YP系列大吨位手动压片机主要技术参数:

型 号

769YP-40C型

769YP-60E型

769YP-100G型

769YP-150F型

压力范围

0~40吨(0~33.3MPa)

0~60吨(0~34MPa)

0~100吨(0~39.3MPa)

0~150吨(0~47.8MPa)

活塞直径

Φ125mm

Φ150mm

Φ180mm

Φ200mm

最大活塞行程

40mm

40mm

50mm

50mm

工作空间

180×180×210mm

220×220×260mm

220×220×280mm

250×250×320mm

压力稳定性

≤1MPa/5min

≤1MPa/5min

≤1MPa/5min

≤1MPa/5min

防护功能

带有机玻璃防护罩

带有机玻璃防护罩

带有机玻璃防护罩

带有机玻璃防护罩

外形尺寸

350×260×620mm

445×240×740mm

480×300×840mm

560×425×950mm

重 量

100公斤

155公斤

220公斤

310公斤


769YP-100G型 手动粉末压片机压力换算:

油缸实际压力(吨)

12.7T

25.4T

38.1T

50.9T

76.3T

89T

100T

压力表示值(MPa)

5MPa

10MPa

15MPa

20MPa

30MPa

35MPa

39.3MPa


769YP系列大吨位压片机油路原理:

当需要升压时,先将放油阀E关闭,摇动快速复合柱塞泵A使复合泵大,小泵将油从油筒D分别经单向阀A1,A1*吸入,再经单向阀A2*,A3*;A2、A3进入工作缸C,并在压力表F中显示,其中大泵在超过2MPa时经逆流阀G泄流,小泵打到大约14MPa 改用高压泵B加压,此时油经单向阀B1,B2,B3进入工作缸C增压,直至打到所需压力。

注意:不要超过机器设定的最大压力(40MPa或48MPa)


769YP系列粉末压片机操作说明:

  (1)松开放油筒顶部放气密封螺钉12和维修螺钉16,并逆时针旋松放油阀手轮,摆动快速复合油泵A及高压油泵B手柄各2~3下,使油路系统工作顺畅。

  (2)用丝杠缓慢将工作台压至最低部,然后将丝杠旋紧。

  (3)将模具或所压物品放置工作台,用丝杠进行预紧。

  (4)顺时针旋紧放油阀手轮9,关好防护门。

  (5)先摆动快速复合泵A升至14MPa左右,再改用高压泵8升至所需压力。

  (6)压制完成后,逆时针旋松放油阀手轮,取出模具或所压物品。



769YP系列手动压片机注意事项:

  (1)使用前必须先松开油筒上的放气螺钉12和维修螺钉16,再松开放油阀的状态下空打两柱塞,使系统正常工作。

  (2)每次使用前及使用中,都应把工作台用丝杠压至最底部。

  (3)保持机油的清洁,尤其是大小活塞滑动处,丝杠要定期加油润滑。

  (4)如发生渗漏及维修,要及时补充压力油,使之达到距油筒顶部100mm以内,压力油为46#清洁机油。

  (5)随时检查压力示值,决不允许超压使用,否则会发生危险。

  (6)大活塞6不要超过行程50mm。
