上海新诺·MJP-Y型 普通圆柱型模具


一、模具概述:

    普通圆柱形模具是实验室粉末样品压力成型中最常见的一种压片模具,适合实验室大多数粉末样品的成型及测试。模具做工精致,设计合理,操作方便。配合压片机使用,可将粉末样品材料压制成型,如圆形薄片、圆柱体等,样品尺寸根据用户订购模具尺寸而定;该模具广泛应用于电池、超导、水泥、陶瓷、催化、硅酸盐、粉末冶金、海泥分析、生化分析以及新材料制样研发等行业。此外,本产品还可与钙铁、红外、X荧光等测试仪器配套制样使用,可替代同类进口产品。


    选购指南:实验室通常压片尺寸在Φ3-Φ60mm之间,常用规格分别为:Φ3、Φ5、Φ6、Φ7、Φ8、Φ10、Φ11、Φ11.5、Φ12、Φ12.7、Φ13、Φ15、Φ16、Φ18、Φ20、Φ22、Φ25、Φ28、Φ30、Φ32、Φ35、Φ40mm等。其中Φ25mm以内模具标配有真空嘴,Φ25mm以上模具不配真空嘴;真空嘴主要功能是起到排气作用,不会对样品压制造成任何不便或影响;当然根据用户需求可选择去掉或增加真空嘴,需要在订购时特殊说明。其它特殊模具尺寸、规格、形状、材质等可根据客户需求定做。可定制硬质合金模具。


二、普通圆柱形模具参考报价表:

模具名称

模具规格

单位

单价(元/套)

MJP-Y型

普通圆柱形模具

材质:CR12

 直径 Ф3-Ф6mm 以内价格

1000元

 直径 Ф7-Ф14mm 以内价格

1100元

 直径 Ф15-Ф25mm 以内价格

1200元

 直径 Ф26-Ф40mm 以内价格

1350元

 直径 Ф41-Ф50mm 以内价格

1800元

 直径 Ф51-Ф60mm 以内价格

2000元

 直径 Ф61-Ф70mm 以内价格

2200元

 直径 Ф71-Ф80mm 以内价格

2600元

 直径 Ф81-Ф90mm 以内价格

3000元

 直径 Ф91-Ф100mm 以内价格

3600元

 直径 Ф101-Ф120mm 以内价格

6000元

 直径 Ф120mm 以上价格

询价

模具压强计算公式

油缸的面积/模具的面积×压力表读数=模具实际承受压强。切勿超压!

模具价格说明

 非标定制,以上价格仅供参考,部分现货,根据用户要求定做,货期7-15天



三、普通圆柱形模具主要技术指标:

模具名称

MJP-Y型 普通圆柱形模具

成型样品实图

新诺圆柱形开瓣模具压制试样图

可压制样品形状

圆形薄片、圆柱体等

常用模具规格

Φ3、Φ5、Φ6、Φ8、Φ10、Φ13、Φ15、Φ18、Φ20、Φ22、Φ25、Φ30、Φ32、Φ40mm

模具材质

日本高速钢ASSAB+17

合金工具钢:Cr12MoV

模具压头硬度

HRC68-HRC70

HRC60-HRC62

样品尺寸(≤)

Ф6mm

Ф13mm

Ф25mm

Ф40mm

 Ф50mm

Ф60mm

Ф70mm

Ф80mm

模具腔体深度

20mm

30mm

40mm

45mm

55mm

60mm

65mm

65mm

模具外形尺寸

Ф43×78mm

Ф43×93mm

Ф53×120mm

Ф73×133mm

Ф88×150mm

Ф98×180mm

Ф108×180mm

Ф118×150mm

模具重量

0.55kg

0.67kg

1.34kg

2.9kg

5.1kg

7.3kg

9kg

11.5kg

模具压强计算公式

油缸的面积/模具的面积×压力表读数=模具实际承受压强。切勿超压!

模具备注

非标定制,以上指标仅供参考,可根据客户需求定制各种规格、材质、形状的模具

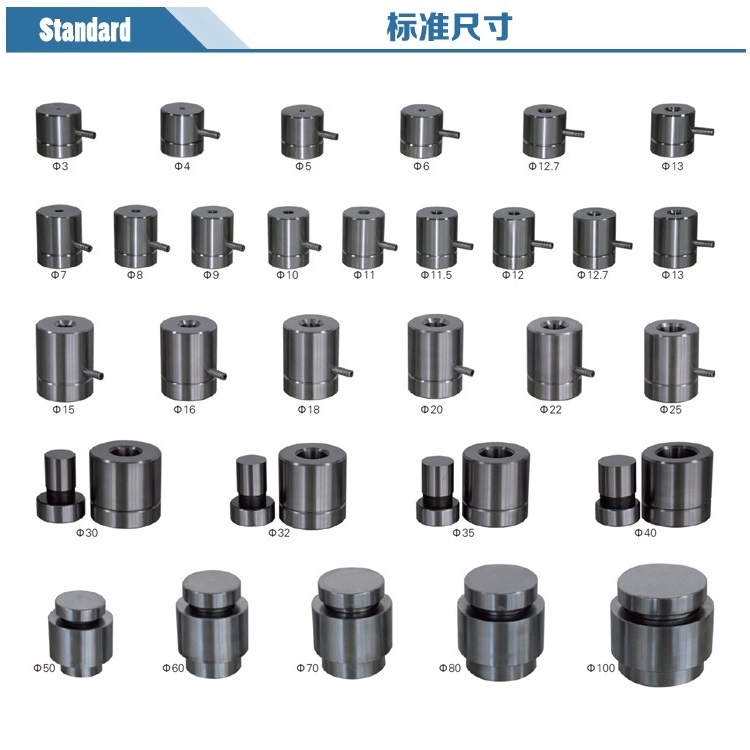

新诺圆柱型模块一览表

  警告!!!

  模具压强计算公式:油缸的面积/模具的面积×压力表读数=模具实际承受压强,切勿超压!


新诺圆柱形模具压力换算表

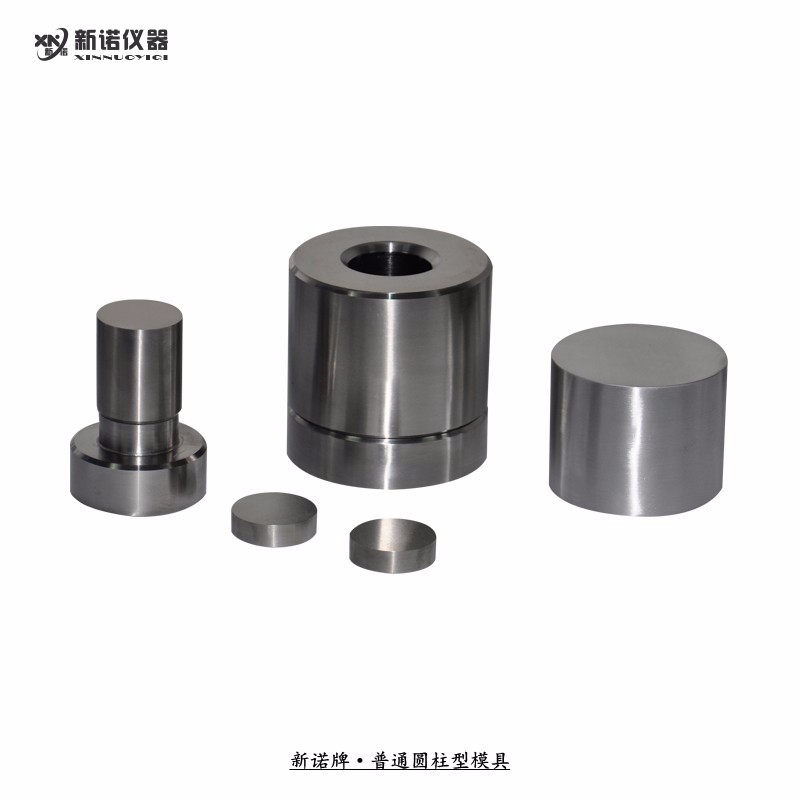

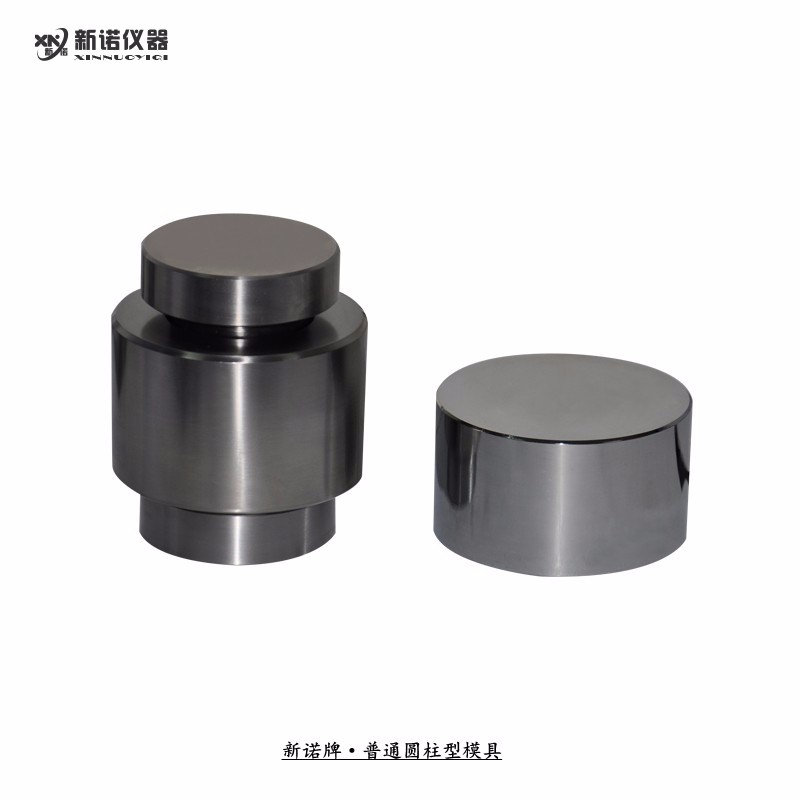

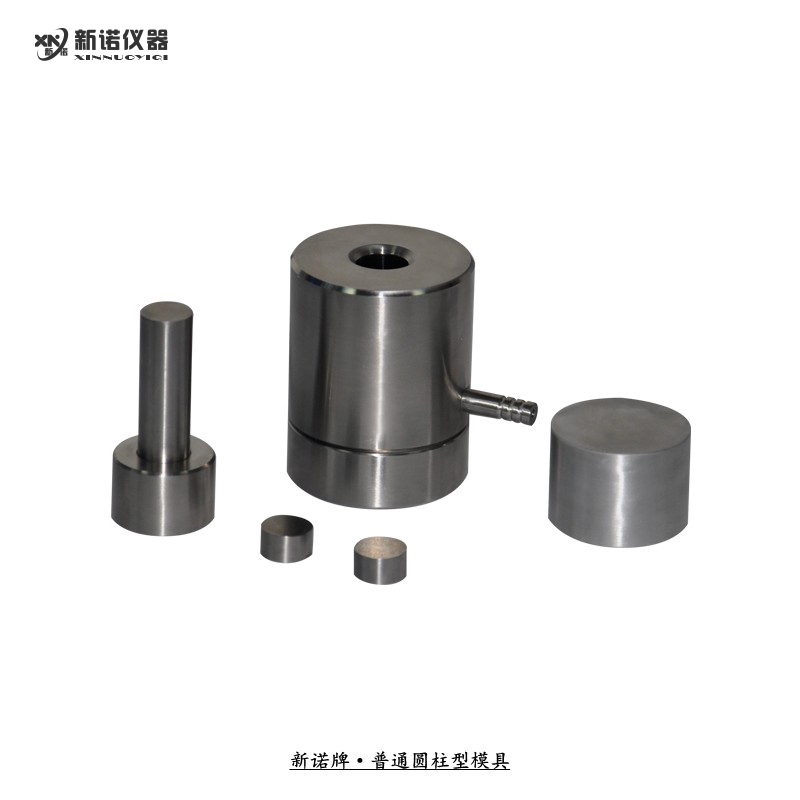

新诺普通圆柱型模具图示

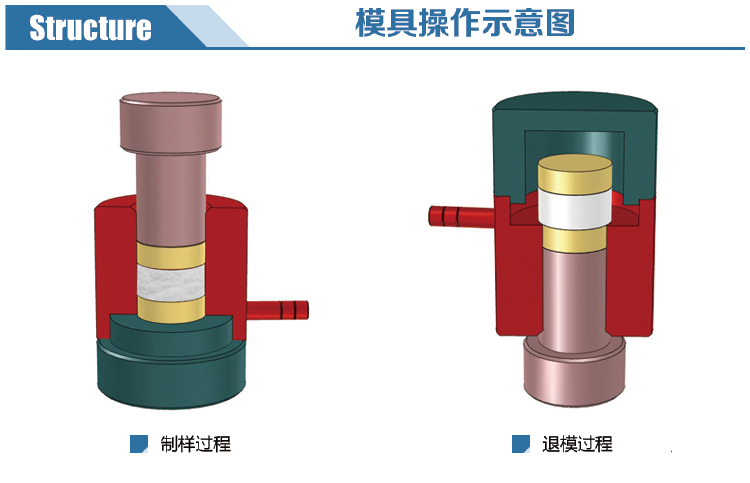

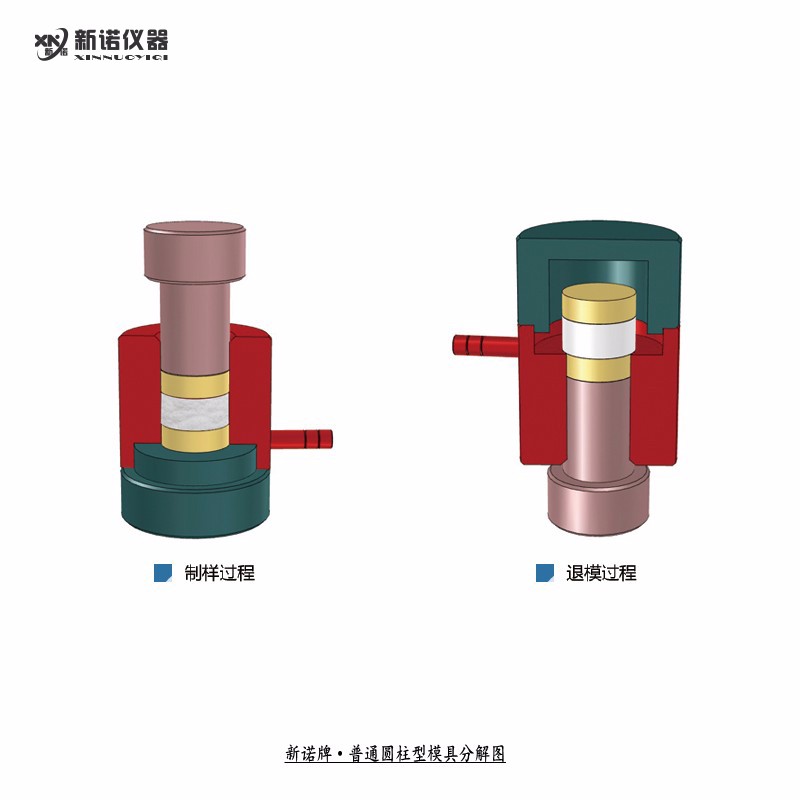

新诺圆柱型模具分解图示

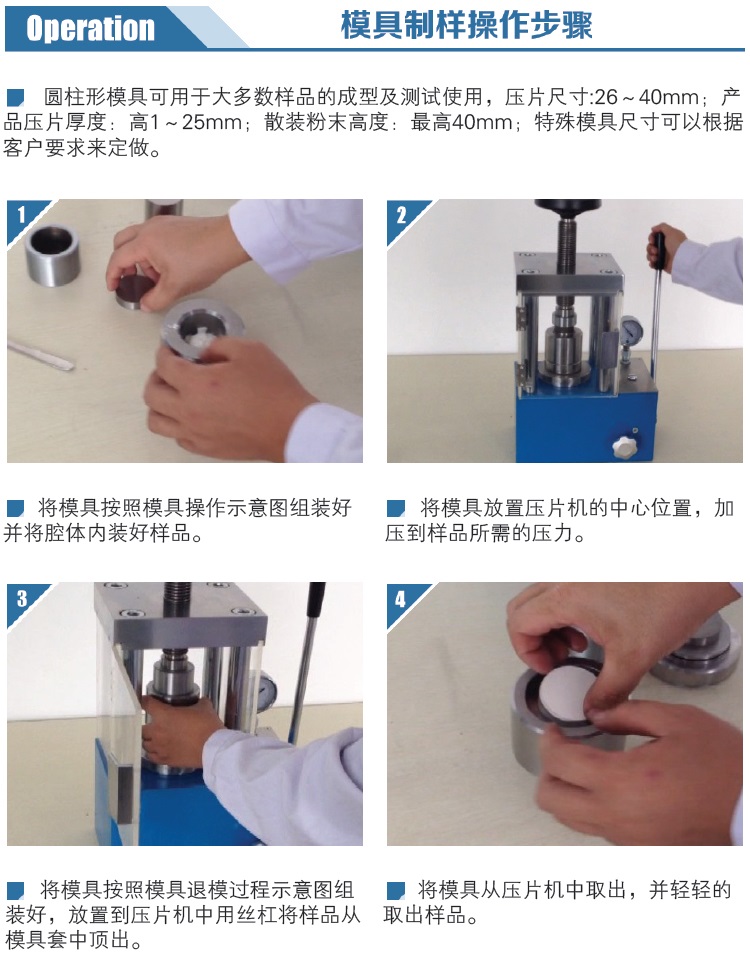

新诺圆柱型模块操作说明


球磨模具使用及保养


包装清单
